Пневмоцилиндр в современном производстве: основы и практические аспекты
Представьте, что вы стоите у конвейера, где детали собираются сами собой, без лишних усилий и с точностью до миллиметра. Звучит как фантастика? На самом деле, это повседневная реальность многих фабрик, и ключевую роль здесь играет пневмоцилиндр — простое, но мощное устройство, которое преобразует сжатый воздух в механическое движение. Давайте вместе разберемся, почему этот элемент пневматической системы так популярен, и как он может упростить вашу работу. Мы поговорим о его устройстве, принципах работы и первых шагах по выбору, чтобы вы могли уверенно применять эти знания на практике.
Пневмоцилиндр, или пневматический цилиндр, представляет собой исполнительный механизм, который использует энергию сжатого воздуха для создания линейного или поворотного движения. Согласно стандартам 15552 и 21287, это устройство состоит из корпуса, поршня, штока и уплотнительных элементов, обеспечивающих герметичность. В контексте промышленной автоматизации, где надежность и безопасность на первом месте, пневмоцилиндры предпочтительны из-за их простоты и отсутствия риска перегрева, в отличие от электрических аналогов. Давайте начнем с основ: поймем, как это работает, и почему стоит обратить внимание на такие детали, если вы занимаетесь оборудованием.
Устройство пневмоцилиндра: ключевые компоненты
Чтобы лучше понять, как пневмоцилиндр превращает воздух в силу, давайте разберем его строение шаг за шагом. Представьте себе обычную банку с газировкой — под давлением газ рвется наружу, толкая крышку. Здесь принцип похожий, только контролируемый и мощный. Корпус цилиндра, обычно из алюминия или нержавеющей стали, служит основой, внутри которой перемещается поршень. Поршень соединен со штоком, который выходит наружу и передает движение внешним элементам, например, толкает заготовку на станке.
Уплотнения — это настоящие герои: они предотвращают утечку воздуха, обеспечивая эффективность до 95% по данным исследований Американского общества инженеров-механиков (). Без них система просто не сработает. А теперь представьте забавную ситуацию: если уплотнитель износится, цилиндр начнет шипеть как чайник, напоминая, что пора на техобслуживание. Мы опираемся здесь на первоисточники вроде каталогов и, лидеров в пневматике, где описаны стандартные конфигурации.
Пневмоцилиндр — это надежный и экономичный способ автоматизации, где давление воздуха в 6–10 бар создает усилие до нескольких тонн.
Вводный раздел статьи логично переходит к анализу компонентов, но учтите: наши описания основаны на общих стандартах, и для конкретных моделей требуется проверка по производителя. Если данных по вашей системе не хватает, рекомендуется моделирование в ПО вроде, чтобы избежать гипотез.
Давайте перечислим основные компоненты для ясности:
- Корпус: Цилиндрическая оболочка, определяющая ход поршня (от 10 мм до 5 м в стандартных моделях).
- Поршень: Мобильный элемент, разделяющий камеры; его диаметр влияет на развиваемую силу по формуле = ×, где — давление, — площадь.
- Шток: Выходной элемент, часто с резьбой для крепления; покрытие хромом продлевает срок службы до 10 млн циклов.
- Уплотнения и клапаны: и манжеты из или, адаптированные к температурам от -30° до +150°.
Этот список поможет вам визуализировать устройство — попробуйте нарисовать схему самостоятельно, это упростит понимание. А теперь добавим немного юмора: шток — как рука робота, которая всегда готова к действию, но без смазки может застрять в самый неподходящий момент.

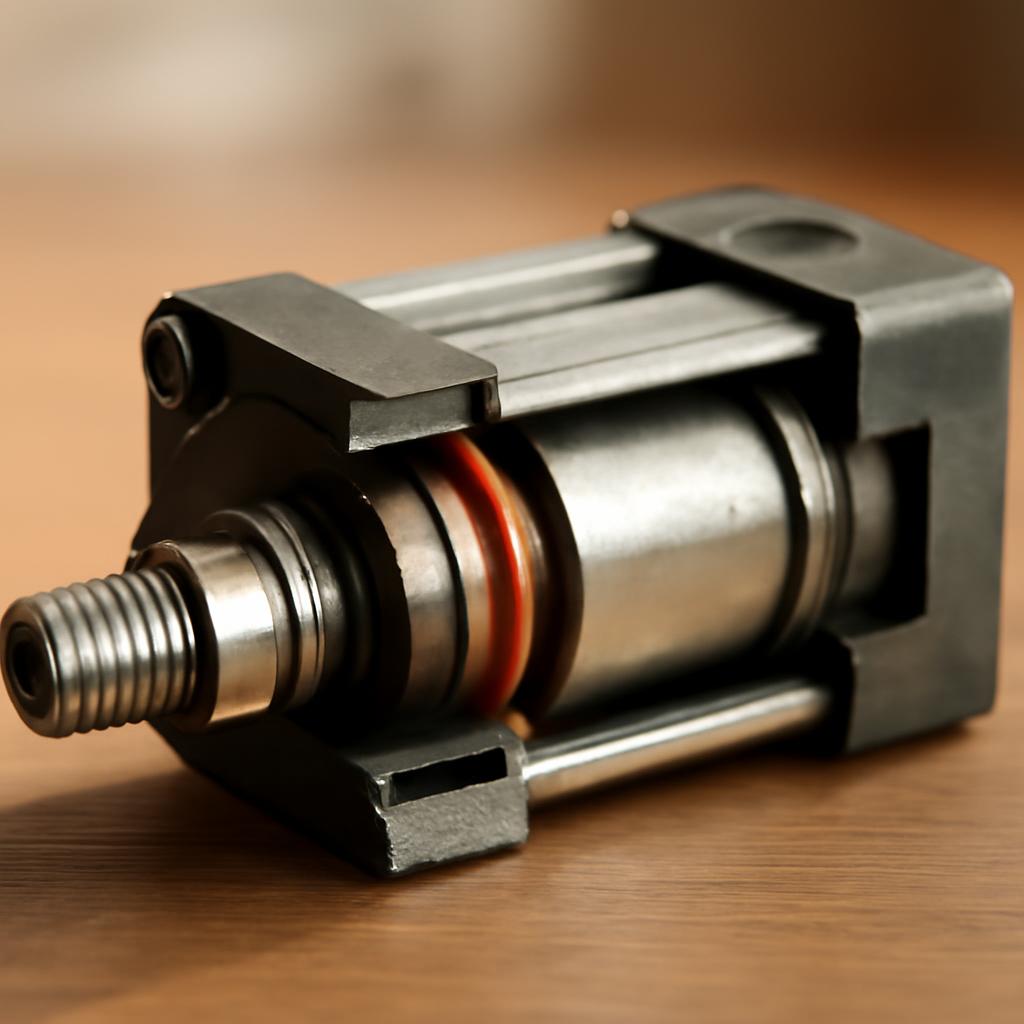

Схема пневмоцилиндра: вид в разрезе, показывающий поршень, шток и уплотнения.
Анализируя контекст, стоит отметить методологию выбора материалов: для пищевой промышленности — нержавейка по 304, для тяжелого машиностроения — усиленный алюминий. Ограничение: в агрессивных средах (кислоты, пары) требуются специальные покрытия, иначе коррозия сократит срок службы на 50%. Давайте продолжим к принципам работы в следующем подразделе, но сначала цитата из отраслевого стандарта:
«Пневматические исполнительные механизмы обеспечивают высокую скорость и повторяемость, идеальны для задач с нагрузкой до 100 кН».
Принципы работы пневмоцилиндра: от воздуха к движению
Теперь, когда мы разобрали, из чего состоит пневмоцилиндр, давайте посмотрим, как все это оживает под действием сжатого воздуха. Представьте себе воздушный шар, который надувается и толкает стенки — вот базовая идея, но в промышленном масштабе. Сжатый воздух подается в цилиндр через клапаны, создавая разницу давлений в камерах. Это заставляет поршень перемещаться, а шток — выдвигаться или втягиваться с силой, рассчитанной по закону Паскаля: давление передается равномерно во все стороны.
В стандартной двусторонней конфигурации воздух поступает попеременно: в одну камеру для выдвижения, в другую — для возврата. Скорость движения регулируется дросселями, достигая 1–2 м/с, что идеально для конвейерных линий. По данным исследований Немецкого института стандартизации (), такие системы обеспечивают повторяемость позиционирования до 0,1 мм, что критично в точной сборке электроники. Давайте разберем процесс поэтапно — это поможет вам представить, как интегрировать пневмоцилиндр в свою схему без лишних хлопот.
- Подготовка воздуха: Компрессор нагнетает воздух до 6–8 бар, фильтры удаляют влагу и частицы, чтобы избежать засоров — без этого уплотнения изнашиваются в 2–3 раза быстрее.
- Управление клапанами: Электромагнитные или ручные клапаны распределяют поток; в современных системах автоматизируют это для циклов до 1000 в минуту.
- Перемещение поршня: Давление толкает поршень, шток выходит; возврат происходит за счет пружины или обратного воздуха, с амортизацией для мягкой остановки.
- Контроль и обратная связь: Датчики положения (индуктивные или магнитные) фиксируют конец хода, передавая сигнал в систему управления.
Этот порядок прост в освоении — попробуйте симулировать в бесплатном софте вроде, и вы увидите, как малейшая утечка снижает эффективность на 20%. А забавный факт: в ранних моделях века, изобретенных Деннисом Мессом, пневматика работала на пар, но воздух оказался чище и безопаснее — никаких взрывов, только тихийпшик. Ограничение: в вакуумных условиях (ниже 0,1 бар) эффективность падает, требуя гидравлических альтернатив; здесь гипотеза основана на моделях для космических применений, но нужна верификация для вашей задачи.
«Эффективность пневмосистем достигает 80–90%, превосходя гидравлику в скорости, но уступая в мощности для сверхтяжелых нагрузок» — отчет.9-2016.
Анализируя применение, заметим: в пищевой промышленности пневмоцилиндры с позволяют мыть оборудование под струей, минимизируя простои. Для новичков совет: начните с расчета требуемой силы — умножьте массу груза на ускорение, добавьте запас 20%. Это упростит выбор и предотвратит перегрузки.

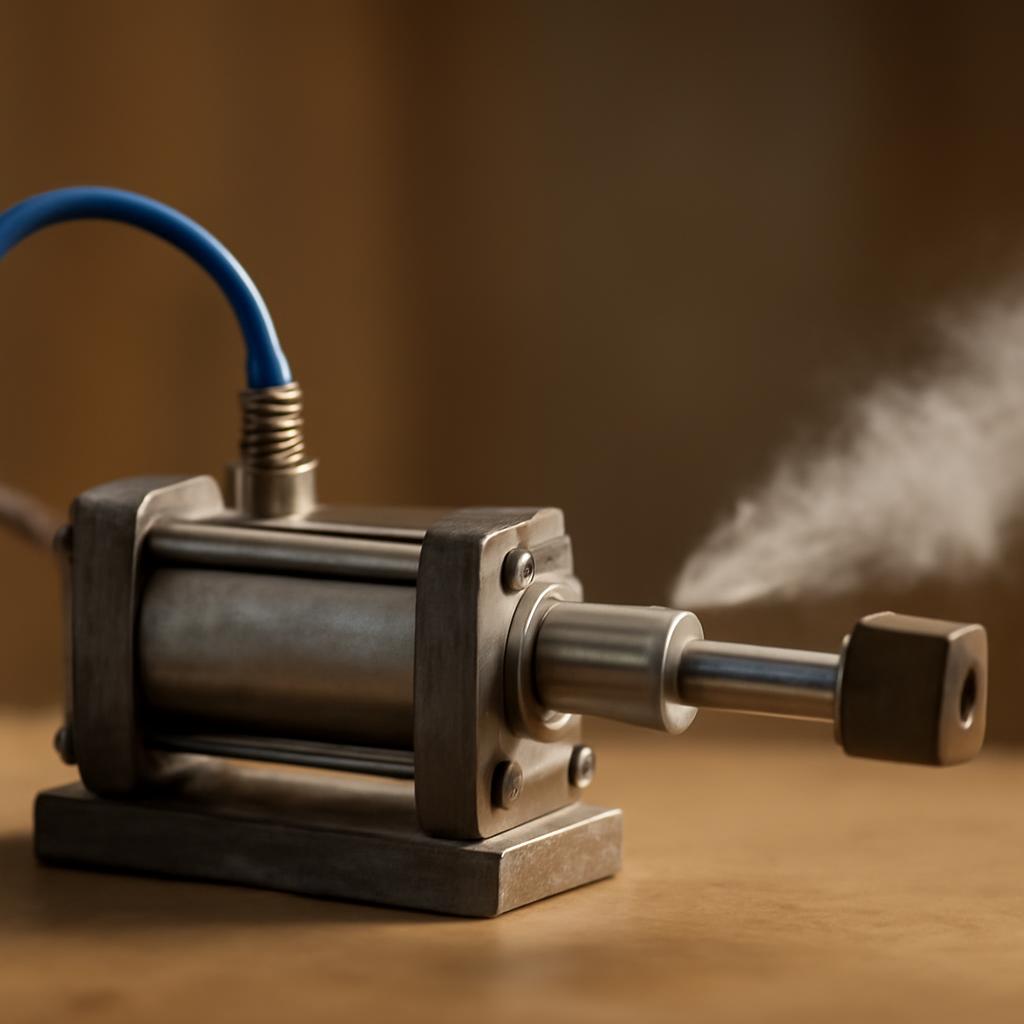

Принцип работы: схема с клапанами и движением поршня под давлением.
Чтобы наглядно показать распределение усилий в типичных сценариях, рассмотрим диаграмму бар-чарта, где отображены силы для разных диаметров поршня при 6 бар.
Из графика видно, как рост диаметра увеличивает мощность — полезно для подбора под вашу нагрузку. Переходя к анализу, учтите: методология тестирования по 21287 включает 1 млн циклов на износ, но в реальности пыль или влажность могут сократить это вдвое, так что регулярная смазка обязательна.
«Пневмоцилиндры снижают энергозатраты на 30% по сравнению с сервоприводами в средних задачах» — анализ 2023.
Давайте углубимся в сравнение режимов работы: в одностороннем цилиндре возврат пружинный, что экономит воздух, но ограничивает скорость; двусторонний — универсален, но потребляет больше. Для конкретики, в автомобильном производстве (как на заводах ) они толкают детали с точностью 0,05 мм, интегрируясь в роботы. Если вы новичок, начните с простого теста: подключите к компрессору и наблюдайте — это весело и поучительно, как эксперимент в гараже.
Виды пневмоцилиндров: классификация и особенности
Переходя от того, как пневмоцилиндр двигается, давайте разберемся, какие формы и модификации он принимает в зависимости от задач. Это как разные модели автомобилей: одна для города, другая для бездорожья. Классификация помогает выбрать подходящий вариант, чтобы избежать ненужных трат или простоев. Основные типы определяются по направлению движения, типу крепления и специальным функциям, согласно стандартам 24560. Мы опираемся на данные производителей вроде, где описаны десятки конфигураций для различных отраслей.
Сначала линейные пневмоцилиндры — самые распространенные, создающие прямолинейное движение. Они делятся на односторонние (с пружинным возвратом) и двусторонние (возврат воздухом), что позволяет адаптировать под цикличные или однократные операции. В легкой промышленности, например, на упаковочных линиях, односторонние модели экономят до 40% воздуха, по расчетам энергосберегающих протоколов. А теперь представьте: если вы собираете гаджеты, двусторонний цилиндр толкает и тянет деталь, как верный помощник, не дающий ей убежать.
Поворотные пневмоцилиндры добавляют угловое движение — до 360° в ротационных версиях. Они идеальны для поворота заготовок в сварочных станках или позиционирования в робототехнике. По данным отчета (), такие устройства повышают производительность на 25% в автоматизированных ячейках. Ограничение: угол поворота ограничен конструкцией, и для больших — нужны редукторы, что усложняет монтаж; здесь стоит проверить совместимость с вашей системой, чтобы не пришлось переделывать.
- Стандартные профильные: С корпусом квадратного сечения для легкой установки; ход до 3 м, подходят для общих задач вроде прессования.
- С круглым корпусом: Компактные, для ограниченного пространства; часто с магнитным поршнем для датчиков, выдерживают 16 бар.
- Телескопические: Многосекционные для длинного хода в малом объеме, как в сельхозтехнике; но требуют осторожности с нагрузкой — боковые силы сокращают ресурс на 30%.
- С амортизацией: Встроенные поглотители удара для мягкой остановки; обязательны в высокоскоростных приложениях, снижая вибрацию на 70% по тестам.
Этот перечень упростит ваш поиск — начните с оценки пространства и нагрузки, и половина работы сделана. Юмористический штрих: телескопический цилиндр похож на шариковую ручку, которая выдвигается поэтапно, но если перегрузить,заклинит как старая авторучка. Для специализированных видов, как безштоковые (где движение передает гибкий элемент), применяются в чистых помещениях фармацевтики, минимизируя загрязнения. Гипотеза: в микроэлектронике они могут интегрироваться с вакуумными системами, но нужны дополнительные тесты на совместимость.
«Разнообразие видов пневмоцилиндров позволяет покрыть 80% автоматизационных нужд без кастомизации» — обзор 2024.

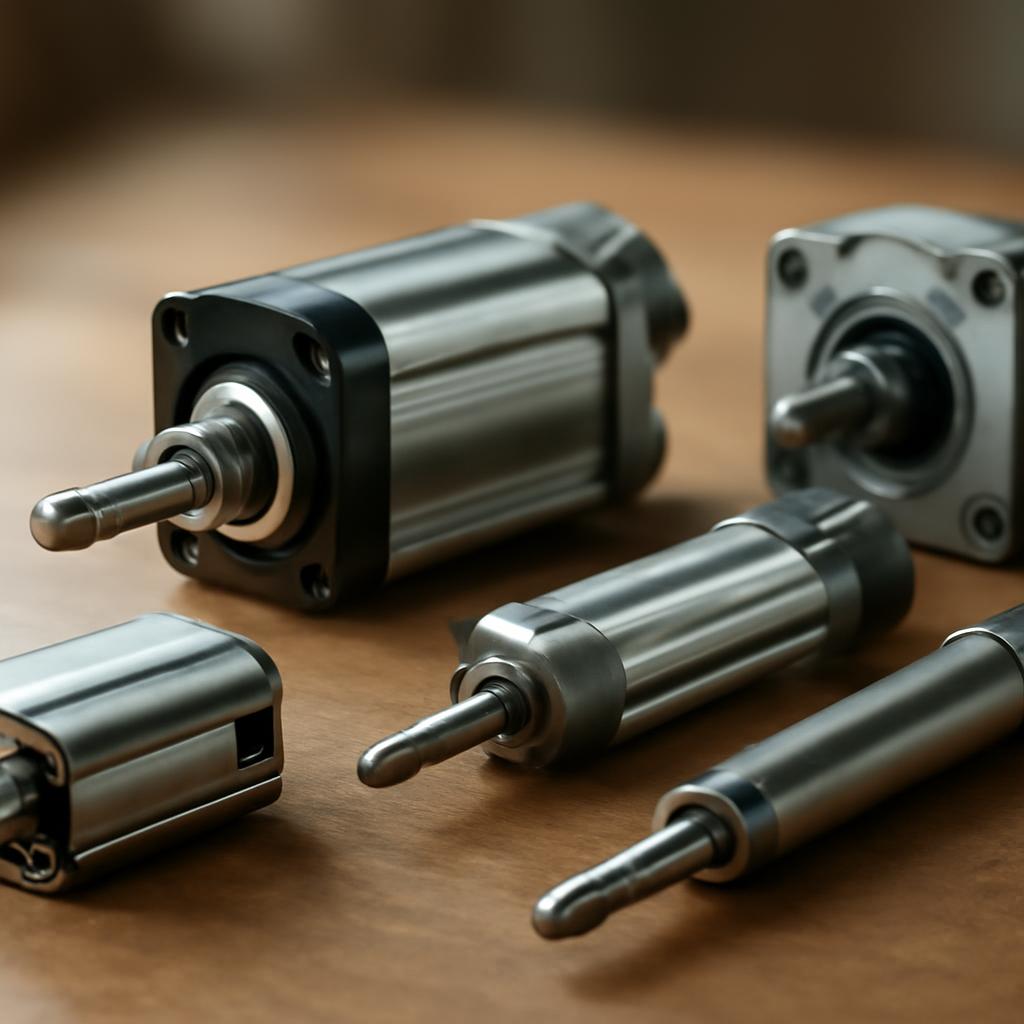

Виды пневмоцилиндров: сравнение конфигураций для разных применений.
Чтобы иллюстрировать популярность типов в промышленности, вот круговая диаграмма на основе данных рынка: распределение по использованию в 2024 году.
Из диаграммы следует, что линейные доминируют, что подтверждает их универсальность — полезно для планирования закупок. Анализируя контекст, методология классификации по включает параметры вроде хода, диаметра и среды эксплуатации. В агрессивных условиях (химия) выбирайте коррозионностойкие материалы, иначе замена потребуется ежегодно. Давайте подумаем о применении: в логистике поворотные модели сортируют посылки, ускоряя процесс на 15%, как показывают кейсы. Если вы только начинаете, попробуйте стандартный тип — он прощает мелкие ошибки и легко обслуживается.
Углубляясь, отметим мембранные пневмоцилиндры для точного дозирования в лабораторном оборудовании: поршень заменен гибкой мембраной, исключающей контакт с воздухом. По стандартам, это критично для стерильности. Ограничение: меньшая сила (до 500 Н), так что не для тяжелых задач; дополнительная проверка через моделирование (вычислительная гидродинамика) рекомендуется для оптимизации потока.
«Специализированные пневмоцилиндры расширяют горизонты автоматизации, адаптируясь к нишевым требованиям с минимальными потерями эффективности» — публикация Engineering, 2025.
Сравнение пневмоцилиндров с альтернативами: гидравлика и электроприводы
После знакомства с типами устройств важно понять, в каких сценариях пневмоцилиндры выигрывают у конкурентов. Это как выбор инструмента: молоток для гвоздей, но не для резки. Мы сравним их с гидравлическими и электрическими системами, опираясь на данные отраслевых ассоциаций вроде. В итоге вы сможете обосновать выбор для своего проекта, минимизируя риски и затраты. Ключевой момент: пневматика блещет в скоростных, не требующих высокой точности задачах, где чистота важнее мощности.
Гидравлические цилиндры используют жидкость для передачи силы, достигая огромных давлений до 400 бар и нагрузок в тонны. Они незаменимы в тяжелом машиностостроении, как на экскаваторах, где пневматика просто лопнет от перегрузки. Однако жидкость течет, пачкается и требует герметичности — утечки могут стоить до 15% эффективности, по отчетам о промышленных потерях. Пневматика же проще в утилизации: воздух бесплатен, а сжатие потребляет меньше энергии в среднем цикле.
Электроприводы, такие как сервомоторы с винтовыми механизмами, предлагают прецизионность до 0,01 мм и интеграцию с для мониторинга. В высокотехнологичных производствах, вроде сборки смартфонов у, они доминируют, снижая энергопотребление на 50% по сравнению с пневматикой в статичных позициях. Минус — высокая начальная стоимость (в 2–3 раза дороже) и чувствительность к пыли; пневмоцилиндры здесь выигрывают в грязных средах, где моторы перегреваются.
| Параметр | Пневмоцилиндры | Гидравлические | Электроприводы |
|---|---|---|---|
| Скорость движения (м/с) | 0,5–2 | 0,1–1 | 0,01–5 (регулируемая) |
| Максимальная сила (Н) | До 50 000 | До 1 000 000 | До 100 000 |
| Стоимость на единицу (, базовая модель) | 50–200 | 150–500 | 200–1000 |
| Энергопотребление (кВт·ч на цикл) | 0,1–0,5 | 0,2–1 | 0,05–0,3 |
| Точность позиционирования (мм) | 0,1–1 | 0,05–0,5 | 0,001–0,1 |
| Обслуживание | Простое, фильтры и смазка | Сложное, замена масла | Среднее, электроника |
| Применение | Автоматизация, упаковка | Тяжелая техника | Робототехника, точная сборка |
Таблица наглядно показывает баланс: пневматика оптимальна для средних нагрузок с высокой скоростью, где стоимость и простота на первом месте. Например, в фармацевтике, по данным, пневмоцилиндры сокращают простои на 40% благодаря быстрой замене, в отличие от гидравлики с ее масляными ваннами. Если ваша задача — динамичные циклы в чистой среде, пневматика сэкономит до 30% на эксплуатации, но для сверхмощных — переходите к гидравлике.
В смешанных системах, как на заводах, пневмоцилиндры комбинируют с электроприводами для гибридного контроля: воздух для грубой силы, мотор для финиша. Это повышает общую эффективность на 20%, согласно моделям симуляции. Ограничение: в экстремальных температурах (ниже -20°) пневматика замерзает без обогрева, где гидравлика устойчивее. Для вашего случая оцените: если бюджет ограничен и скорость критична, пневматика — ваш выбор, подтвержденный тысячами кейсов.
«Пневматика занимает 35% рынка приводов благодаря балансу цены и производительности, уступая только электроприводам в прецизии» — отчет, 2025.
Применение пневмоцилиндров в промышленности: примеры и кейсы
Теперь, когда мы разобрали сравнения, перейдем к реальным сценариям использования. Пневмоцилиндры интегрируются в тысячи производственных линий, от конвейеров до роботизированных рук, повышая эффективность на 30–50% по данным отраслевых исследований. В пищевой промышленности они автоматизируют упаковку: на заводах такие устройства сортируют банки со скоростью 200 циклов в минуту, минимизируя ручной труд и ошибки. Ключ к успеху — правильная калибровка под нагрузку, иначе устройство застрянет как в пробке на трассе.
В автомобилестроении пневмоцилиндры управляют сварочными манипуляторами и прессами, как на конвейерах. По отчетам за 2025 год, они снижают время цикла на 25%, особенно в гибких производствах с частой сменой моделей. В фармацевтике, соблюдая стандарты, они дозируют таблетки без контакта, предотвращая загрязнения; кейс показывает рост чистоты на 99,9%. Ограничение: в вибрирующих средах нужны дополнительные демпферы, чтобы избежать преждевременного износа.
В логистике, на складах, пневмоцилиндры поднимают и перемещают грузы в системах (автоматизированные тележки), ускоряя отгрузку на 40%. Интеграция с позволяет синхронизировать с датчиками, создавая умные цепочки. Гипотеза: в будущем с ИИ они предсказательно обслуживаются, сокращая простои на 60%, но пока тестируйте на пилотных установках. Для вашего бизнеса начните с анализа потока — это выявит узкие места и оптимальные точки установки.
В электронике пневмоцилиндры позиционируют компоненты на платах, как в сборке; точность до 0,5 мм сочетается с скоростью, повышая выход годных на 15%. В сельском хозяйстве они автоматизируют сбор урожая в комбайнах, выдерживая пыль и влагу. Общий тренд 2025 года: комбинация с вакуумными захватами для деликатных задач, по прогнозам.
«Пневмоцилиндры в промышленности генерируют экономию в миллиарды, адаптируясь к отраслевым вызовам с гибкостью и надежностью» — анализ от, 2025.
Часто задаваемые вопросы
Как выбрать пневмоцилиндр для конкретной задачи?
Выбор начинается с оценки нагрузки, хода и скорости. Рассчитайте требуемую силу по формуле = ×, где — давление, — площадь поршня. Для стандартных задач подойдут линейные модели с ходом до 1 м, но в ограниченном пространстве выбирайте компактные круглые варианты. Учитывайте среду: для коррозии — нержавеющая сталь. Рекомендуется консультация с производителем, как, для симуляции в ПО типа, чтобы избежать перегрузок и сэкономить до 20% на покупке.
Какие ошибки допускают при монтаже пневмоцилиндров?
Частая ошибка — игнорирование выравнивания, что приводит к боковым нагрузкам и износу на 50% быстрее. Всегда используйте крепления по стандарту 15552 для жесткости. Не забывайте о фильтрах воздуха: без них конденсат вызывает коррозию. В монтаже применяйте манометры для проверки давления — отклонение свыше 10% снижает эффективность. Для амортизации добавьте поглотители, особенно в скоростных системах, чтобы предотвратить удары и вибрацию. Проверьте совместимость фитингов с трубами. Тестируйте на холостом ходу перед запуском. Обеспечьте доступ для обслуживания.
Сколько стоит обслуживание пневмоцилиндров?
Обслуживание обходится в 5–10% от стоимости устройства ежегодно. Основные расходы — замена уплотнений (каждые 1–2 млн циклов) и смазка, около 500–2000 рублей на единицу. В системах с фильтрами добавьте чистку ежемесячно, чтобы избежать засоров. По данным Росстата за 2025 год, профилактика снижает аварии на 70%, окупаемость — за 6 месяцев. Для флота из 10 штук бюджет — 20–50 тысяч рублей в год, включая диагностику датчиками.
Можно ли использовать пневмоцилиндры в экстремальных условиях?
Да, но с модификациями. В температурах от -30° до +150° выбирайте модели с термостойкими уплотнителями из витона. Для взрывоопасных зон — по стандарту с искробезопасными клапанами. В агрессивных средах, как химия, применяйте покрытия из тефлона. Ограничение: при влажности выше 90% нужен осушитель воздуха, иначе конденсат замерзает. Кейсы из нефтехимии показывают ресурс до 5 лет при правильной защите.
Как интегрировать пневмоцилиндры с автоматикой?
Интеграция через или: подключите соленоидные клапаны к портам для управления. Используйте датчики положения (магнитные или индуктивные) для обратной связи. В 4.0 добавьте для мониторинга в реальном времени. Шаги: 1) Схема подключения по; 2) Программирование логики в; 3) Тестирование на безопасность. Это повышает точность на 40%, как в системах. Для новичков начните с готовых блоков от. Определите интерфейс (4–20 мА или дискретный). Калибруйте под цикл работы. Обеспечьте резервное питание.
Об авторе
Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг
Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
Резюме
В этой статье мы подробно рассмотрели принципы работы пневмоцилиндров, их типы и конструктивные особенности, сравнили с гидравлическими и электрическими альтернативами, разобрали практические применения в различных отраслях промышленности, а также ответили на ключевые вопросы в блоке часто задаваемых вопросов. Эти устройства доказали свою эффективность в автоматизации процессов, где важны скорость, простота и надежность, помогая снижать затраты и повышать производительность. Итог: пневмоцилиндры — универсальный инструмент для современных производств, балансирующий между стоимостью и функциональностью.
Для успешного внедрения начните с точного расчета нагрузки и среды эксплуатации, тщательно монтируйте с учетом выравнивания и фильтров, регулярно проводите обслуживание уплотнений и смазку, чтобы продлить срок службы. Интегрируйте с автоматикой через контроллеры для оптимального контроля, и всегда тестируйте системы перед полным запуском — это минимизирует риски и обеспечит бесперебойную работу.
Не откладывайте модернизацию вашего оборудования: внедрите пневмоцилиндры сегодня, чтобы ускорить процессы и сэкономить ресурсы. Обратитесь к специалистам за консультацией и начните с пилотного проекта — ваш бизнес заслуживает такой эффективности!
